Mit Kapillaren zur Steigung


ein Beitrag zum
Jahr der Mathematik
  Jahr der Mathematik

Mit der Kapillarrohrmethode nach WAINWRIGHT lässt sich an einem beliebigen Punkt einer Kurve in einem Schaubild sehr einfach die Steigung bestimmen. Das ist beispielsweise bei der Reaktionskinetik hilfreich zur Bestimmung der Momentangeschwindigkeit.

Experiment des Monats Experiment des Monats Experiment des Monats

Geräte:
Kapillarglasrohr (dickwandiges Glasrohr mit einem kleinen Innendurchmesser), Schaubild

Durchführung:

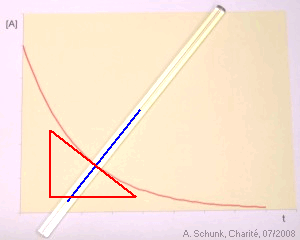

Ein Kapillarglasrohr (wie es beispielsweise für dilatometrische Bestimmungen genutzt wird) auf das Schaubild legen. Das Rohr so drehen, daß der durch das Rohr sichtbare Kurvenabschnitt mit dem tatsächlichen Verlauf übereinstimmt. Mit einem Bleistift kann nun entlang des Rohres die Senkrechte (die Normale, in der rechten Abbildung blau dargestellt) auf der Kurve eingezeichnet werden. Im rechten Winkel dazu verläuft die Tangente (rot), aus der die Steigung der Kurve an dieser Stelle bestimmt wird.

Erklärung:
Aufgrund der Doppelbrechung des Lichts in den Glaswänden kommt es zur scheinbaren Verschiebung des Kurvenverlaufs, wenn das Glasrohr nicht orthogonal zur Linie angeordnet ist. => "Brechung" in Wikipedia

Literatur & Links:
B. Ralle: Die graphisch differentielle Methode zur Auswertung kinetischer Experimente
   Praxis der Naturwissenschaften - Chemie 35 (1986), Nr. 5, 1-6
W. Glöckner, W. Jansen, R. G. Weissenhorn (Hrsg.):
   Handbuch der experimentellen Chemie, Bd. 8: Kinetik, Katalyse, Gleichgewicht
   Köln: Aulis-Deubner, 2004
Hinweis: Die Methode wurde von M. Wainwright nicht selbst veröffentlicht!

Herrn Dr. Jens Salzner, Institut für Didaktik der Chemie, J.W.Goethe-Universität Frankfurt am Main, danke ich sehr herzlich für die Hinweise.
